名称：S5F高精密智能数控机床
简介：
S系列直线电机超精密加工中心是88686体育
公司推出的机床产品。该机床采用三轴直线电机驱动控制，加工效率和精度、质量都远远超过普通螺杆驱动机床。其加工的产品能直接达到机械加工的较高境界-镜面效果.表面光洁度可以达到16nm，金属表面无刀纹，无需抛光工序。该加工中心既能省工序提高工效又环保，产品良率也提高。产品可用于手机领域，军工，医疗器械，汽车等领域的精密加工。
产品具有以下特点：
一、采用大理石床身及有限元分析
1.采用高刚性与高精密大理石结构床身，稳定性好，强度高，各项精度稳定可靠；
2.整机及主要零部件均进行了FEA有限元特性分析，确保产品设计的合理性及机械的高度动态特性。
二、全闭绝对式光栅尺
三轴均采用FAGOR/HEIDENHAIN全闭绝对式直线光栅尺进行闭环控制，提高了机床的定位精度、重复定位精度和精度可靠性，确保机床加工的准确性；

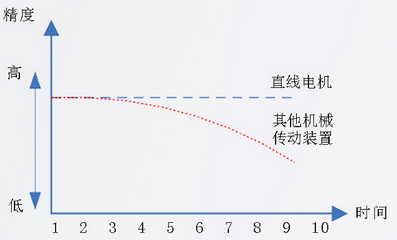

三、直线电机驱动
1、X/Y/Z轴采用直线电机驱动，其为非接触式、动力直接传送，无背隙、无磨损，具有高精度、高进给速率及高加工速度的加工优势；
2、采用无机械组件连接，免维修，使用寿命长；无机械式传动，具备优良的静音功能。
.png)
四、镜面加工效果
1、加工产品表面光洁度可以达到16nm,加工表面无刀纹，无需抛光工序；
2、可提高加工产品的优良率，又能节省工序提高功效，节能环保。

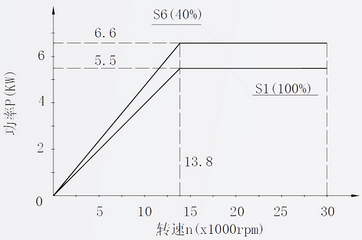

五、主轴电机特性曲线
S5产品配置表：
产品具有以下特点：
一、采用大理石床身及有限元分析
1.采用高刚性与高精密大理石结构床身，稳定性好，强度高，各项精度稳定可靠；
2.整机及主要零部件均进行了FEA有限元特性分析，确保产品设计的合理性及机械的高度动态特性。
二、全闭绝对式光栅尺
三轴均采用FAGOR/HEIDENHAIN全闭绝对式直线光栅尺进行闭环控制，提高了机床的定位精度、重复定位精度和精度可靠性，确保机床加工的准确性；
三、直线电机驱动
1、X/Y/Z轴采用直线电机驱动，其为非接触式、动力直接传送，无背隙、无磨损，具有高精度、高进给速率及高加工速度的加工优势；
2、采用无机械组件连接，免维修，使用寿命长；无机械式传动，具备优良的静音功能。
.png)
四、镜面加工效果
1、加工产品表面光洁度可以达到16nm,加工表面无刀纹，无需抛光工序；
2、可提高加工产品的优良率，又能节省工序提高功效，节能环保。
五、主轴电机特性曲线
S5产品配置表：
| 标准配备一览表 | 选购配备一览表 | |
| 1.日本FANUC oi MF 控制系统 | 1.DD马达四轴（车铣复合） | |
| 2.日本FANUC直线电机 | 2.螺杆式排屑装置 | |
| 3.30000r/min电主轴 | 3.自动侧门 | |
| 4.HSKE40自动换刀装置、刀库容量20把刀 | 4.自动前门 | |
| 5.全罩钣金+伸缩护罩 | 5.HSK E40刀柄 | |
| 6.X/Y/Z轴为日本FANUC直线电机驱动 | 6弹夹 | |
| 7.X/Y/Z采用绝对式光栅尺 | 7.坐标磨功能选项 | |
| 8.X/Y/Z轴为滚柱型线性滑轨 | 8.第四轴(德川GX-210P) | |
| 9.集中式油脂润滑系统 | 9.五轴 | |
| 10.主轴及三轴冷却系统 | ||
| 11.气压动作组件（SMC） | ||
| 12.电气箱热交换器 | ||
| 13.配重平衡系统 | ||
| 14.壁挂式控制面板及手轮 | ||
| 15.气枪、水枪 | ||
| 16.隔离式变压器 | ||
| 17.油雾回收机 | ||
| 18.非接触式刀具测量系统（雷尼绍） | ||
| 19.工件量测系统（雷尼绍） | ||
| 20.切削液过滤装置 | ||
| 21.切削液冷却装置 | ||
| 22.二路工件夹持压力装置 | ||
技术特性：
| 规格 ITEM | UNIT | S5 |
| 工作台Table | ||
| 工作台面积 | MM | 520×400 |
| T型槽(尺寸x间距x槽数) | MM | 14×110×3 |
| 工作台最大荷重 | KG | 100 |
| 行程Travel | ||
| X轴行程 | MM | 500 |
| Y轴行程 | MM | 400 |
| Z轴行程 | MM | 300 |
| 主轴鼻端至工作台距离 | MM | 120-420 |
| 线轨Linear Guide | ||
| 线轨系统 | MM | 35型滚柱线轨 |
| 电主轴Spindle | ||
| 电主轴品牌 | 数格 | |
| 主轴锥度 | HSK E40 | |
| 主轴转速 | R.P.M | 30000 |
| 额定功率 | KW | 7.5 |
| 最大功率 | KW | 19 |
| 额定扭矩 | N•M | 6.1 |
| 速度Feed | ||
| 切削速度 | M/min | 24 |
| 快移速度 | M/min | 60 |
| 精度ACCURACY | ||
| 定位精度 | MM | 0.003 |
| 重复定位精度 | MM | 0.002 |
| 直线马达Motor(fanuc) | ||
| 额定功率 | KW | 4.8/3.2/3.2 |
| 额定推力 | N | 1800/1200/1200 |
| 三轴光学尺 | MM | 绝对式光栅尺 |
| 刀库Tool magazine | ||
| 刀具规格 | HSKE40 | |
| 刀具换刀方式 | 机械臂式 | |
| 刀库允许数 | 20 | |
| 刀具最大直径 | MM | 65 |
| 最大刀具长度 | MM | 150 |
| 最大刀具允许重量 | KG | 3 |
| 换刀时间 | sec | 1.2 |
| 其他Other | ||
| 电源要求 | 三相380V/50Hz | |
| 所需气压 | KG/CM2 | 6 |
| 机器净重 | KG | 4800KG |
| 机器尺寸(长×宽×高) | MM | 2860×2390×3000 |
